PCB multicapaLa tecnología se ha convertido en la piedra angular de la electrónica moderna, permitiendo diseños compactos, integridad de señal mejorada y rendimiento mejorado en industrias como las de telecomunicaciones, automoción y dispositivos médicos. Este artículo explora cómo funcionan los PCB multicapa, sus ventajas estructurales, especificaciones clave y cómo las empresas pueden abordar desafíos comunes como el costo, la complejidad y la confiabilidad. Se incluye un desglose detallado de las funciones, orientación práctica de selección y preguntas frecuentes para respaldar la toma de decisiones informada.

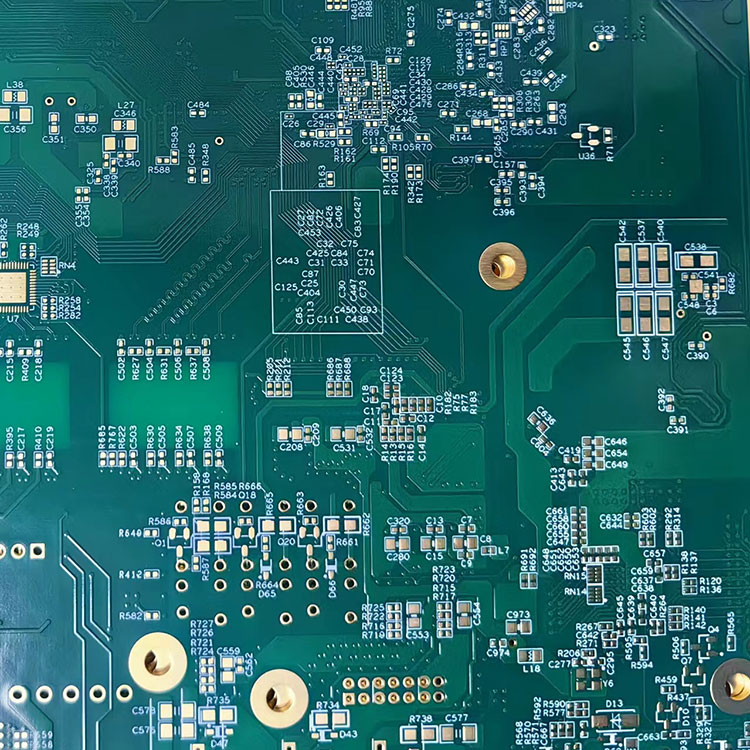

Una PCB multicapa se refiere a una placa de circuito impreso compuesta por tres o más capas de cobre conductor separadas por materiales aislantes. En comparación con los PCB de una o dos capas, los diseños multicapa permiten una mayor densidad de circuito, una reducción de la interferencia electromagnética y un enrutamiento más eficiente.
Con el rápido avance de productos electrónicos como teléfonos inteligentes, sistemas de control industrial y equipos de comunicación de alta velocidad, la demanda de placas de circuitos compactas y de alto rendimiento continúa creciendo. Los PCB multicapa cumplen estos requisitos al integrar múltiples capas en una estructura única y unificada.
Para las empresas que buscan una fabricación confiable y un rendimiento constante, las soluciones proporcionadas por Hayner se centran en ingeniería de precisión y un estricto control de calidad para garantizar un rendimiento eléctrico estable.
La estructura fundamental de una PCB multicapa consta de capas alternas de cobre conductor y sustratos aislantes. Estas capas se laminan juntas bajo alta presión y temperatura para formar un tablero sólido.
Las conexiones eléctricas entre capas se logran mediante vías, incluidas vías pasantes, vías ciegas y vías enterradas. Estas interconexiones permiten que las señales viajen verticalmente a través de capas, lo que permite diseños de circuitos complejos sin aumentar el tamaño de la placa.
Los PCB multicapa ofrecen varias ventajas técnicas y operativas que abordan directamente las preocupaciones comunes de los clientes, como las limitaciones de espacio, la calidad de la señal y la confiabilidad del sistema.
Estas ventajas hacen que los PCB multicapa sean esenciales para aplicaciones de alta frecuencia y alta velocidad donde la consistencia del rendimiento es fundamental.
| Parámetro | Descripción |
|---|---|
| Recuento de capas | Normalmente oscila entre 4 y más de 20 capas, según la complejidad. |
| Material | FR4, High TG, Rogers u otros sustratos especializados |
| Grosor del tablero | Rango estándar de 0,4 mm a 3,2 mm |
| Espesor de cobre | 0,5 onzas a 3 onzas |
| Vía tipos | Vías pasantes, ciegas y enterradas |
| Acabado superficial | HASL, ENIG, OSP, Inmersión Plata |
| Control de impedancia | Crítico para la transmisión de señales de alta velocidad |
Comprender estos parámetros es esencial al evaluar proveedores o especificar requisitos para un proyecto.
Los PCB multicapa se utilizan ampliamente en industrias que exigen precisión, durabilidad y alto rendimiento.
La versatilidad de los PCB multicapa permite a los ingenieros diseñar sistemas avanzados manteniendo la confiabilidad y la eficiencia.
A pesar de sus ventajas, los PCB multicapa presentan varios desafíos que los clientes suelen encontrar durante la adquisición y la implementación.
Las soluciones incluyen optimizar el número de capas, seleccionar materiales adecuados y asociarse con fabricantes experimentados como Hayner para garantizar una producción eficiente y garantía de calidad.
Seleccionar la PCB multicapa adecuada implica evaluar los requisitos técnicos, los escenarios de aplicación y las capacidades del proveedor.
Un proceso de selección estratégica reduce los riesgos y garantiza un rendimiento óptimo en la aplicación final.
Para especificaciones detalladas del producto, visite:Página de producto de PCB multicapa
P1: ¿Cuál es el número mínimo de capas en una PCB multicapa?
Una PCB multicapa normalmente comienza con 4 capas, ya que las placas de 3 capas rara vez se utilizan debido a un desequilibrio estructural.
P2: ¿Por qué los PCB multicapa son más caros?
El costo es mayor debido a los complejos procesos de laminación, los requisitos de alineación precisa y los materiales adicionales.
P3: ¿Cómo mejora la PCB multicapa el rendimiento de la señal?
Al incorporar planos de tierra y energía dedicados, los PCB multicapa reducen la interferencia y mantienen una transmisión de señal estable.
P4: ¿Son los PCB multicapa adecuados para aplicaciones de alta frecuencia?
Sí, especialmente cuando se utilizan materiales especializados y diseño de impedancia controlada.
La tecnología de PCB multicapa desempeña un papel fundamental a la hora de permitir la innovación electrónica moderna. Su capacidad para admitir circuitos complejos, mejorar la integridad de la señal y reducir el tamaño general del sistema lo convierte en una solución esencial para aplicaciones avanzadas.
Al comprender el diseño estructural, los parámetros técnicos y las estrategias de selección, las empresas pueden abordar eficazmente los desafíos comunes y lograr un rendimiento confiable.
