Resumen del artículo
PCB de RogersLos materiales se utilizan ampliamente en aplicaciones electrónicas de alta frecuencia y alta velocidad donde las placas FR4 estándar no logran mantener la integridad de la señal. Este artículo explora cómo funciona la tecnología de PCB de Rogers, por qué se prefiere en circuitos de RF y microondas, y cómo los ingenieros pueden resolver desafíos de diseño comunes, como la pérdida de señal, la inestabilidad dieléctrica y la gestión térmica. También proporciona comparaciones prácticas, información sobre el diseño y orientación sobre aplicaciones para ayudar a los ingenieros y compradores a tomar decisiones informadas.

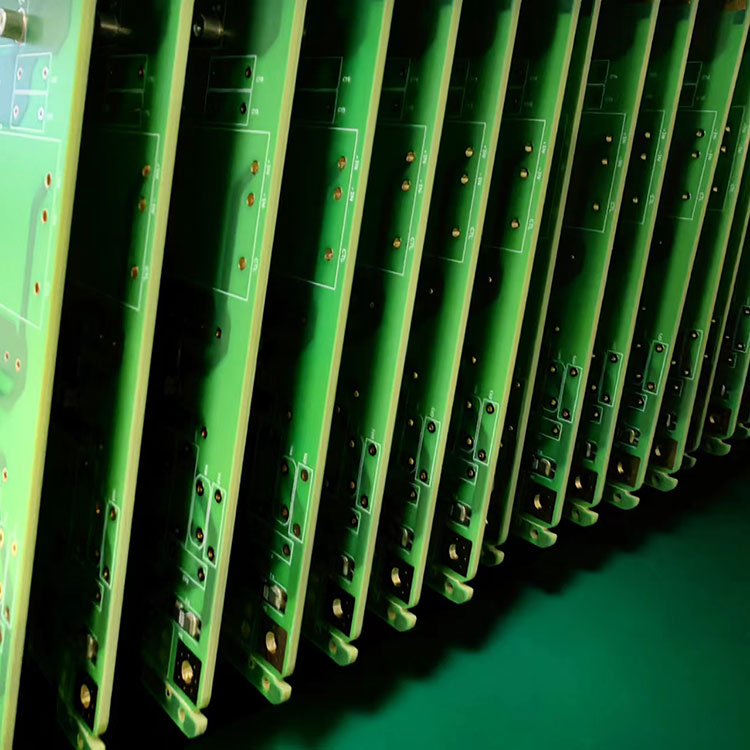

Una PCB Rogers es una placa de circuito impreso de alto rendimiento construida con laminados especializados desarrollados por Rogers Corporation. A diferencia de los materiales FR4 tradicionales, los laminados Rogers están diseñados para ofrecer una constante dieléctrica estable (Dk), una baja pérdida de señal y una excelente confiabilidad térmica. Estas propiedades los hacen ideales para aplicaciones de alta frecuencia donde la integridad de la señal es crítica.
Los materiales comunes de Rogers incluyen las series RO4350B, RO4003C y RT/duroid, cada una optimizada para diferentes requisitos de diseño de RF y microondas.
En los sistemas de comunicación modernos, incluso una pequeña distorsión de la señal puede provocar problemas importantes de rendimiento. Los PCB de Rogers abordan este problema mediante un comportamiento dieléctrico controlado y valores tangentes de baja pérdida.
Estas ventajas hacen que los materiales de Rogers sean esenciales en la ingeniería de RF, donde la precisión y la confiabilidad no son negociables.
| Característica | PCB de Rogers | PCB FR4 |
|---|---|---|
| Estabilidad constante dieléctrica | muy alto | Moderado |
| Pérdida de señal | Muy bajo | Más alto |
| Rango de frecuencia | Microondas / RF (GHz) | Frecuencia baja a media |
| Rendimiento térmico | Excelente | Estándar |
| Costo | Más alto | Más bajo |
Si bien FR4 es adecuado para electrónica general, Rogers PCB está diseñado específicamente para entornos de rendimiento crítico.
Los materiales de PCB de Rogers se utilizan ampliamente en industrias que requieren precisión de alta frecuencia:
Estas aplicaciones exigen una transmisión de señal estable con una distorsión mínima, lo que convierte a los materiales de Rogers en la opción preferida.
Diseñar con Rogers PCB requiere una cuidadosa atención a los parámetros eléctricos y mecánicos. A continuación se presentan las mejores prácticas esenciales:
Un diseño inadecuado puede provocar reflexión de la señal, pérdida de inserción y reducción de la eficiencia del sistema.
A pesar de sus ventajas, el diseño de PCB de Rogers presenta varios desafíos:
Los ingenieros suelen adoptar diseños híbridos para equilibrar el rendimiento y la rentabilidad sin comprometer la integridad de la señal.
La selección del laminado Rogers correcto depende de los requisitos de la aplicación:
Los factores clave de selección incluyen rango de frecuencia, constante dieléctrica, condiciones térmicas y restricciones presupuestarias.
P1: ¿Qué hace que Rogers PCB sea mejor que FR4?
R: Rogers PCB ofrece menor pérdida de señal, mejor estabilidad dieléctrica y rendimiento superior en altas frecuencias en comparación con FR4.
P2: ¿Rogers PCB solo se utiliza en el sector aeroespacial?
R: No. También se utiliza ampliamente en telecomunicaciones, radares automotrices y sistemas de RF comerciales.
P3: ¿Por qué Rogers PCB es más caro?
R: El costo proviene de la composición avanzada del material y de los requisitos de fabricación especializados.
P4: ¿Se puede mezclar Rogers PCB con FR4?
R: Sí, las acumulaciones híbridas se utilizan comúnmente para optimizar costos y rendimiento.
P5: ¿Qué rango de frecuencia puede admitir Rogers PCB?
R: Dependiendo del material, puede soportar bandas de frecuencia desde varios GHz hasta microondas.
La tecnología de PCB de Rogers desempeña un papel fundamental en la electrónica moderna de alta frecuencia, ya que permite una transmisión de señales estable y eficiente en entornos exigentes. Desde redes 5G hasta sistemas aeroespaciales, sus ventajas en estabilidad dieléctrica y rendimiento de bajas pérdidas lo convierten en una piedra angular del diseño de circuitos avanzados.
Para los ingenieros y equipos de adquisiciones que buscan soluciones confiables de PCB de alta frecuencia, trabajar con fabricantes experimentados garantiza un rendimiento y una capacidad de fabricación óptimos.HaynerPCB proporciona soluciones personalizadas de fabricación de PCB de Rogers adaptadas a aplicaciones complejas de RF y microondas. Si está planificando su próximo proyecto de alto rendimiento,Haynercontáctanospara analizar sus requisitos y recibir soporte de ingeniería experto.
