Como proceso profesional de fabricación de PCB de alta calidad y fabricante de fabricación y ensamblaje de PCB, puede estar seguro de comprar una placa PCB de nuestra fábrica y le ofreceremos un servicio posterior y una entrega oportuna.

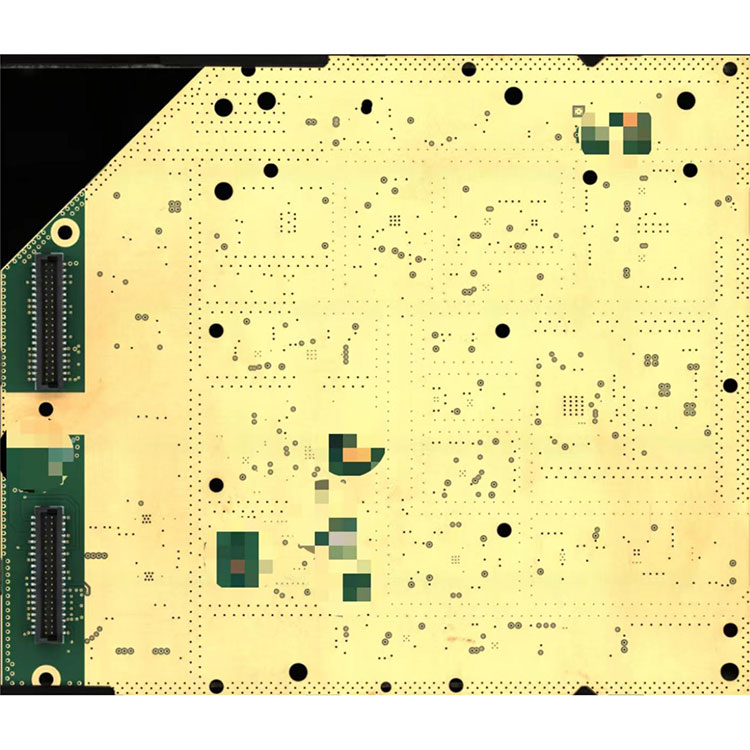

El producto principal de Hayner PCB: pesado PCB de cobre, un producto con orgullo fabricado en orgullo en China por A, un producto con orgullo fabricado con orgullo en China por un fabricante y proveedor líder en la industria electrónica. Este PCB cumple con los más altos estándares del mercado, asegurando una distribución de energía confiable y eficiente. Con su diseño de cobre pesado, ofrece una conductividad y durabilidad superiores, lo que lo hace ideal para aplicaciones de alta potencia. A pesar de su calidad premium, ofrecemos este PCB a un precio competitivo, asegurando valor por dinero para nuestros estimados clientes.
Por lo general, los PCB se fabrican con espesores de cobre que van desde 1oz a 3 oz. PCB de cobre pesado también se conoce como PCB de cobre grueso, en la que hay 3 onzas (oz) de cobre o más en las capas internas y externas de la placa de circuito superpuesto. La placa de circuito con un grosor de cobre de más de 4 oz por pie cuadrado (FT2) también se clasifica como una PCB de cobre pesado.
Los PCB de cobre pesado vienen con numerosos beneficios sobre PCB estándar.
Algunos PCB están diseñados para transportar niveles de corriente más altos (amperaje) mediante el uso de trazas más amplias. Sin embargo, a medida que aumentan los requisitos de potencia, se necesita cobre más grueso para transmitir señales en todos los ámbitos. Esta es la razón por la cual se utilizan PCB de cobre pesado en diseños de alta corriente.
La construcción de un circuito de cobre pesado dotan una placa con beneficios como:
Rendimiento térmico mejorado: los PCB de cobre pesado pueden soportar ciclos térmicos repetidos durante los procesos de fabricación y ensamblaje.
Aumento de la capacidad de carga de la corriente: los PCB de cobre pesado ofrecen una mejor conductividad eléctrica y pueden manejar cargas de corriente más altas. Aumentar el ancho de traza de cobre puede mejorar la capacidad de carga actual, y las trazas de cobre más gruesas pueden manejar cargas de corriente aún más grandes.
Aumento de la resistencia mecánica: los PCB de cobre pesado mejoran la resistencia mecánica en los conectores y los agujeros chapados, asegurando la integridad estructural de la placa y haciendo que el sistema eléctrico sea más robusto y resistente al voltaje.
Excelente factor de disipación: los PCB de cobre pesado son altamente adecuados para grandes componentes de pérdida de potencia. Estos PCB pueden evitar que los sistemas eléctricos se sobrecalienten y disipan efectivamente el calor.
Buen conductor: los PCB de cobre pesado son buenos conductores, lo que los hace útiles en la producción de productos electrónicos. Ayudan a conectar varias tablas juntas, lo que puede transmitir corrientes.
Los PCB de cobre pesado son ideales para aplicaciones de defensa y militar, dispositivos médicos y muchas otras áreas. La demanda de PCB de cobre pesado está aumentando continuamente.
Militar: control de armas, radar y sistemas de monitoreo.
Industrias automotrices: sistema ferroviario y sistema de transmisión de señales.
Distribución de energía: sistemas de excitación para reguladores de energía, sistemas de conmutación de cuadrícula de energía, rectificadores de alta potencia y relés de sobrecarga.
Transporte: convertidores de energía para sistemas ferroviarios, monitores de línea eléctrica, convertidores de tracción.
Controles industriales: sistemas de seguridad y señal, equipos de soldadura, relés de protección, protectores de sobretensión.
Sistemas renovables: convertidores de energía, almacenamiento de energía, respaldo de la red eléctrica, paneles de control de plantas de energía hidroeléctrica
|
Presupuesto |
Capacidad |
|
Material de PCB HDI |
FR-4, HI TG, Rogers, Taconic, Argon, etc. |
|
Capa de PCB HDI |
1-30 capa |
|
Tipos de PCB HDI |
Single/Double-Side, múltiples capas |
|
Espesor de cobre |
1-6oz |
|
Espesor de la tabla |
S/D 0.2-0.7 mm, múltiples capas: 0.40-7.0 mm |
|
Acabado superficial |
Hasl, OSP, Gold de inmersión, Flash Gold Finger |
|
Mínimo Tamaño del orificio |
Taladro mecánico de 0.2 mm |
|
Taladro láser 4mil |
|
|
Min.line Spacing / Min. Ancho de línea |
6mil |
|
6mil |
|
|
Mínimo Puente de máscara de soldadura |
0.08 mm |
|
Max. Tamaño de producción |
400x510 mm |
|
Control de impedancia |
50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω |
|
Relación de aspecto |
15: 1 |
|
A través de la capacidad de enchufación |
0.2-0.8 mm |
|
Estándar de PCB |
Estándar IPC-II |
|
Warp & Twist |
0.75% |
|
Certificado |
ISO9001.iatf16949.rosh.ul. |
|
Control de calidad |
Rayos X, prueba AOI, prueba de función (prueba 100%) |
|
Entrega |
PCB 3-7 días, PCBA 2-3 semanas |
Siete líneas de producción SMT - -10 millones de puntos/día
Cuatro líneas de producción de THT --- 0.50 millones de puntos /día
Tres líneas finales de ensamblaje ---- 15,000pcs/día
Una sala de envejecimiento -------------- 2,000pcs/día
Tres líneas de pulverización
