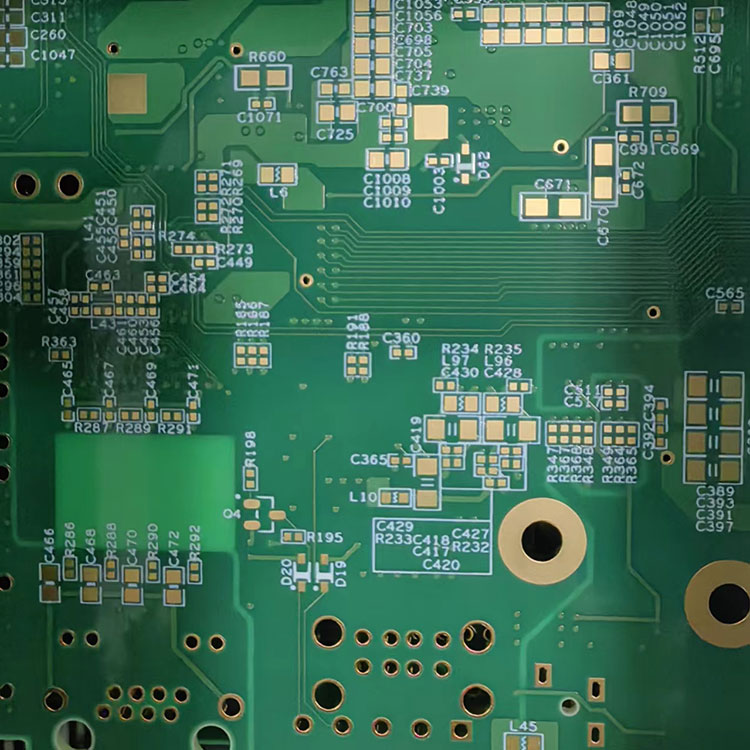

Las placas de circuito impreso de interconexión de alta densidad (HDI) representan una clase refinada de tecnología de placa de circuito diseñada para satisfacer la creciente demanda de dispositivos electrónicos compactos, livianos y de alto rendimiento.PCB HDILas estructuras incorporan microvías, trazas finas, componentes de paso reducido y apilamiento multicapa para ofrecer una mayor densidad de cableado en espacios más pequeños. El propósito de este artículo es explorar qué son los PCB HDI, por qué son esenciales para la electrónica actual, cómo funcionan en diferentes aplicaciones y qué tendencias darán forma a su desarrollo futuro.
Los PCB HDI resuelven el desafío del enrutamiento denso en dispositivos electrónicos avanzados como teléfonos inteligentes, dispositivos portátiles, sistemas de control automotriz, módulos médicos miniaturizados, hardware de comunicación 5G, equipos de automatización industrial y electrónica aeroespacial. Su rendimiento eléctrico mejorado y su estructura que ahorra espacio los hacen ideales para dispositivos que requieren una transmisión de señal rápida, confiabilidad mejorada y reducción de interferencias electromagnéticas.
La comprensión profesional de las características de las PCB HDI se puede fortalecer en gran medida revisando sus especificaciones técnicas. A continuación se muestra una lista de parámetros que describe los atributos estructurales y de rendimiento clave comúnmente solicitados en la industria.
| Parámetro | Especificación |
|---|---|
| Recuento de capas | 4 a 20 capas o configuraciones personalizadas |
| A través de estructura | Microvías, vías enterradas, vías ciegas, apiladas o escalonadas |
| Ancho/espacio mínimo de línea | Tan bajo como 50/50 μm dependiendo de la capacidad |
| Espesor dieléctrico | 40–100 μm según el diseño |
| Espesor de cobre | 0,5 a 2 oz dependiendo de los requisitos actuales |
| Opciones de materiales | FR4 High-Tg, Poliimida, Resina BT, Materiales libres de halógenos |
| Relación de aspecto | Normalmente 0,75:1 para microvías |
| Máscara de soldadura | LPI, mate, brillante, múltiples opciones de color |
| Acabado superficial | ENIG, ENEPIG, plata de inmersión, estaño de inmersión, OSP |
| Control de impedancia | Tolerancia de ±10% o más estricta |
| Conductividad térmica | 0,3 W/m·K a 2,0 W/m·K según el material |
| Pruebas de confiabilidad | Ciclos térmicos, IST, resistencia CAF, análisis de microsección. |
Estos parámetros ayudan a definir el rendimiento mecánico, eléctrico y térmico de una PCB HDI, lo que garantiza la compatibilidad con paquetes de semiconductores de alta densidad como BGA, CSP, LGA y módulos SoC avanzados.
La adopción de la tecnología HDI PCB ha aumentado drásticamente debido a las ventajas de rendimiento únicas que ofrece en la ingeniería electrónica moderna. Comprender por qué los PCB HDI superan a los PCB convencionales requiere examinar sus beneficios estructurales, comportamiento eléctrico y flexibilidad de uso.
Los PCB HDI admiten tecnologías de embalaje avanzadas, lo que permite integrar más componentes en áreas más pequeñas. Esto es esencial para la electrónica de consumo y los módulos industriales compactos.
Las rutas de señal más cortas reducen el retraso de propagación, mejoran la integridad de la señal y admiten circuitos de alta velocidad y alta frecuencia, como módulos de RF, antenas 5G e interfaces de memoria de gran ancho de banda.
La estructura compacta y la distribución optimizada del cobre mejoran la eficiencia de disipación del calor. Esto es especialmente importante en dispositivos con procesamiento de datos continuo o intenso.
El apilamiento constante de capas y la impedancia controlada ayudan a minimizar la diafonía, lo que convierte a HDI en una solución ideal para comunicaciones sensibles, navegación y electrónica médica.
A pesar de las delgadas capas dieléctricas y los finos rastros, los PCB HDI ofrecen una integridad mecánica mejorada, lo que los hace adecuados para dispositivos portátiles, entornos automotrices y dispositivos industriales resistentes a vibraciones.
Estructuras como 1+N+1, 2+N+2 o incluso 3+N+3 permiten el enrutamiento complejo necesario para procesadores y sistemas de memoria que requieren conectividad por capas.
Estas características de rendimiento resaltan por qué los PCB HDI se utilizan ampliamente en dispositivos IoT, hardware de comunicación y electrónica automotriz avanzada. Los beneficios no se limitan a la reducción de tamaño; se extienden a la fidelidad de la señal, la durabilidad y la confiabilidad a nivel del sistema.
Para comprender cómo los PCB HDI soportan sistemas modernos y sofisticados, es crucial explorar su funcionamiento estructural, procesos de fabricación y conceptos prácticos de diseño de ingeniería.
Las microvías son orificios extremadamente pequeños perforados con láser que conectan capas adyacentes. Su pequeño diámetro reduce los requisitos de espacio, lo que permite un enrutamiento más denso y un mejor flujo de corriente. Las microvías apiladas permiten que conexiones de alta corriente o alta velocidad pasen a través de múltiples capas sin afectar la calidad de la señal.
Los PCB HDI a menudo se producen mediante un proceso de acumulación de múltiples capas. Los grupos de capas se laminan en múltiples etapas, lo que permite colocar vías ciegas y enterradas con precisión. Esto proporciona soluciones de enrutamiento efectivas para circuitos integrados con un alto número de pines.
El diseño de impedancia controlada y el espesor dieléctrico preciso hacen que las PCB HDI sean ideales para señales diferenciales de alta velocidad como USB 3.2, HDMI 2.1, PCIe y circuitos RF.
Con frecuencia se agregan vías térmicas, monedas de cobre que propagan calor y capas de base metálica para mejorar la conductividad térmica y garantizar un funcionamiento estable en módulos de alta potencia.
Los procesos avanzados de imagen y grabado permiten anchos de línea tan pequeños como 50 μm, lo que permite un enrutamiento preciso debajo de los componentes BGA y ahorra espacio en la placa para funciones adicionales.
Los materiales resistentes a CAF y las estrictas pruebas de ciclos térmicos garantizan que los PCB HDI mantengan la estabilidad en entornos hostiles, como ECU de automóviles, módulos de control aeroespaciales y sistemas de energía industriales.
Al integrar estas técnicas de fabricación y diseño, los PCB HDI sirven como núcleos funcionales para productos que requieren miniaturización sin comprometer el rendimiento eléctrico, térmico o mecánico.
A medida que los productos electrónicos evolucionan continuamente, la tecnología de PCB HDI también se transforma para satisfacer mayores demandas de rendimiento. Varias tendencias futuras resaltan la dirección del desarrollo de PCB HDI.
Los PCB HDI son esenciales para los módulos de señal 5G porque requieren un control estricto de la impedancia y materiales de pérdida ultrabaja. La comunicación 6G de próxima generación exigirá estructuras HDI aún más avanzadas.
Se espera que las futuras placas HDI incorporen componentes pasivos o incluso chips activos directamente dentro de las capas de la placa, reduciendo el espesor general del dispositivo y mejorando las rutas de la señal.
Los dispositivos portátiles, los implantes médicos y los dispositivos plegables están impulsando la demanda de placas HDI semiflexibles que combinen rigidez con flexión flexible.
Los materiales de bajo Df y bajo Dk se convertirán en estándar para admitir interfaces digitales de velocidad ultraalta y aplicaciones de comunicación mmWave.
Los requisitos de sostenibilidad seguirán impulsando la adopción de resinas libres de halógenos, acabados de superficies sin plomo y tecnologías de producción más ecológicas.
Si bien no se analiza directamente en el contenido del artículo, la demanda del mercado de dispositivos compactos, eficientes y con gran capacidad de procesamiento impulsa indirectamente la adopción de estructuras de PCB HDI.
Estas tendencias indican que los PCB HDI mantendrán una posición esencial en el diseño de productos avanzados en diversas industrias, desde la electrónica de consumo hasta los sistemas industriales y automotrices.
P: ¿Cuál es la principal diferencia entre una PCB HDI y una PCB multicapa estándar?
A:Una PCB HDI incorpora microvías, líneas más finas y colocación de componentes de alta densidad, lo que permite estructuras compactas y un rendimiento eléctrico superior. Los PCB estándar utilizan vías más grandes y tienen una menor densidad de enrutamiento, lo que los hace menos adecuados para dispositivos miniaturizados o circuitos de alta velocidad.
P: ¿Cómo mejora la estructura de PCB HDI la integridad de la señal en aplicaciones de alta frecuencia?
A:Las rutas de señal más cortas, la impedancia estrictamente controlada, la reducción de los stubs y la acumulación de capas optimizadas minimizan la pérdida, la reflexión y la diafonía. Estas características crean un entorno estable para señales de alta frecuencia y garantizan un rendimiento constante en dispositivos informáticos y de comunicación.
La tecnología HDI PCB continúa desempeñando un papel vital en la configuración del futuro del diseño electrónico avanzado. Con su capacidad para proporcionar estructuras compactas, admitir componentes de alta densidad, ofrecer un rendimiento eléctrico mejorado y garantizar un funcionamiento confiable, se ha vuelto fundamental en industrias que van desde las comunicaciones y la informática hasta las aplicaciones médicas y automotrices. A medida que aumenta la demanda de productos electrónicos más pequeños, más rápidos y más potentes, los PCB HDI seguirán evolucionando a través de materiales avanzados, componentes integrados y técnicas de fabricación innovadoras.
